#58 mBlock Polis Çakar Devresi
mBlock ile Arduino uygulamaları serisine devam ediyoruz. Bu yazımızda mBlock Polis Çakar Devresi uygulamasını yapacağız.
mBlock programı blok kısmı, devre montaj şeması, devre kurulumu detaylı anlatım ve devre çalışma videosu şu şekildedir.
MBLOCK 4 LEDLİ POLİS ÇAKAR DEVRESİ!

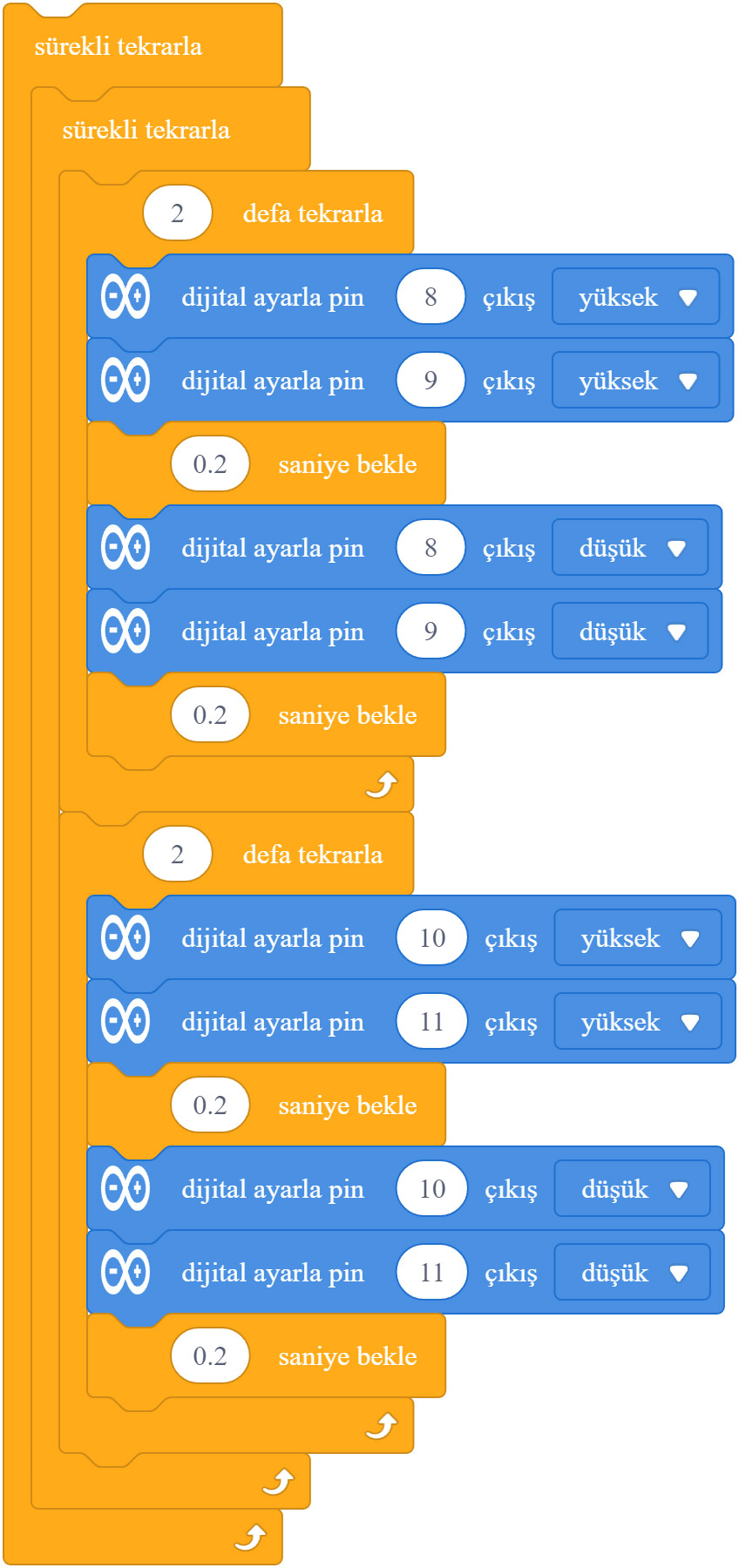

MBLOCK PROGRAMI BLOK ŞEMASI:
mBlock programında üstteki blok diyagramını kullanarak devremizin blok kısmını tasarlayabiliriz.
DEVRENİN ÇALIŞMASI:
Devremizin çalışma şekli şu şekildedir. İlk önce 8. ve 9. pinlere bağlı mavi ledler aynı anda yanacak, 0.2 sn. bekleyecek. Daha sonra mavi ledler aynı anda sönecek ve 0.2 sn bekleyecek. Bu durum 2 kez tekrarlanacak. Daha sonra 10. ve 11. pinlere bağlı kırmızı ledler aynı anda yanacak, 0.2 sn. bekleyecek. Daha sonra kırmızı ledler aynı anda sönecek ve 0.2 sn bekleyecek. Bu durum da 2 kez tekrarlanacak. Böylece devre sürekli tekrarlayarak sıralı bir şekilde ledlerin yanması sağlanacaktır. Bekleme sürelerini kendinize göre ayarlayabilirsiniz.

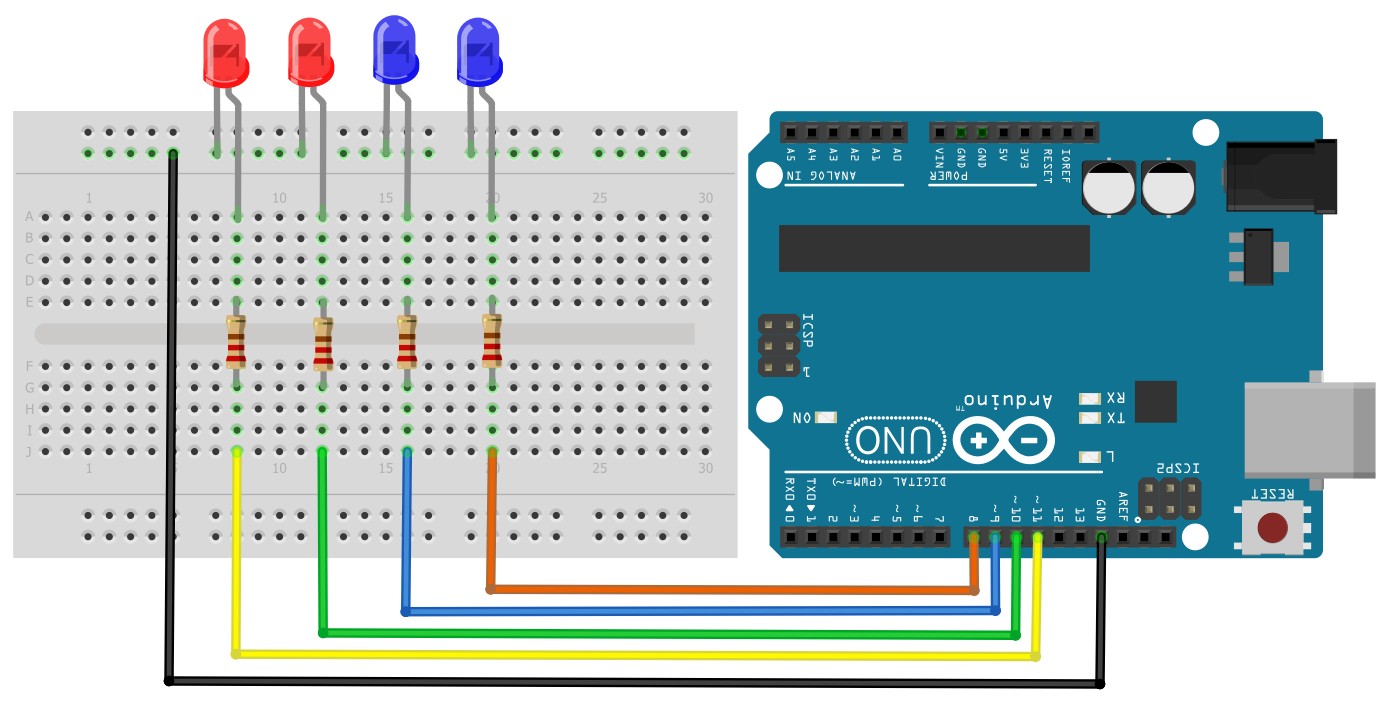

DEVRE MONTAJ ŞEMASI:
DEVRE KURULUMU:
Malzemeler:
Arduino Uno
Deney Tahtası (Breadboard)
2 adet kırmızı led diyot
2 adet mavi led diyot
4 adet 220 Ω direnç
5 adet iki ucu erkek jumper kablo
Breadboard üzerine 4 adet led diyot yerleştirilir. Dirençlerin birer uçları led diyotların uzun bacağına (+), diğer uçları da board üzerinden Arduino’nun 8 , 9, 10 ve 11. pinine bağlanır. Led diyotların (-) bacakları board üzerinde jumper kablo ile birleştirilerek Arduino’nun GND pinine tek kablo ile bağlanıp devre tamamlanır.
mBlock Polis Çakar Devresi
Youtube videosu yakında burada olacak. Takipte kalın.
Devre hakkında yorumlarınızı aşağıdaki yorum kısmına yazabilirsiniz. Youtube kanalımızda devremizin kurulumunu izleyebilirsiniz. Ayrıca kanalımızda mBlock ve Arduino ile ilgili ders videoları bulabileceksiniz. Youtube kanalıma abone olmayı da unutmayınız.
