Merhabalar, bu yazımızda MEBKİT-Bluetooth Modülü HC-05 İle Led Yakma devresini anlatacağım. MEBKİT, robotik kodlama seti kullanarak HC-05 veya HC-06 bluetooth modülü ile led yakma devre bağlantısı nasıl yapılır? Cep telefonunda yada tablette hangi uygulama ile bu devreyi test edebiliriz? Bluetooth led yakma Android uygulamasının telefona kurulması nasıl yapılır? Bu soruların cevabını bu yazımızda bulabilirsiniz.

HC-05 Bluetooth modülü nedir? Çeşitleri nelerdir? AT komutları, isim değiştirme, şifre değiştirme nasıl yapılır? AT komutlarının kullanımı, devre bağlantı şeması gibi konular hakkında bilgi almak için bir önceki yazımıza bir göz atabilirsiniz.

https://egitim.ahmetcandemir.com.tr/arduino-devreleri-54-arduino-bluetooth-modulu-hc-05-ve-hc-06

Devre bağlantı şeması, mBlock programı blok şeması, Arduino programı ayrıntılı kod kısmı, devre kurulumu detaylı anlatımı ve devre çalışma videosu şu şekildedir.

MEB-KİT BLUETOOTH BAĞLANTISI İLE LED YAKMA:

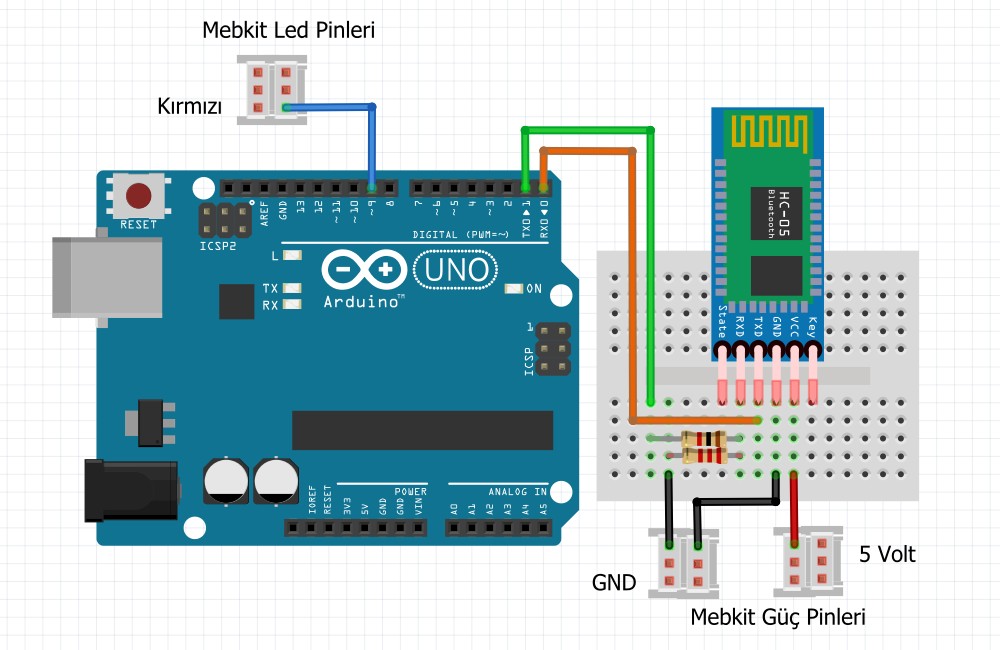

DEVRE BAĞLANTI ŞEMASI:

DEVRE KURULUMU:

Malzemeler:

MEBKİT Robotik Kodlama Seti
1 Adet HC-05 Bluetooth Modülü
6 adet iki ucu erkek jumper kablo

Bluetooth modülü, breadboard üzerine yerleştirilir. Modülün VCC pini, Mebkit +5 Volt soketine bağlanır. Modülün GND pini, Mebkit GND soketine bağlanır. Modülün TXT pini, Arduino’nun 1 numaralı TXD pinine bağlanır.

Breadboard üzerine 1 kΩ ve 2.2 kΩ direnç, dirençlerin birer uçları bluetooth modülü RX pinine denk gelecek şekilde yerleştirilir. 2.2 kΩ direncin diğer ucu, Mebkit GND soketine bağlanır. 1 kΩ direncin diğer ucu Arduino’ nun 0 numaralı RXD pinine bağlanır.

Jumper kablonun bir ucu Arduino’nun 9 numaralı pinine bağlanır. Kablonun diğer ucu MEBKİT üzerinde yer alan Led pinlerinden istenilen renge ait sokete bağlanır ve devre tamamlanır.

NOT: Devrede led için direnç ve GND bağlantısı kullanmıyoruz. Direnç ve GND bağlantıları kart arkasında yapılmış durumdadır. Bundan dolayı sadece tek kablo ile bağlantıyı kuruyoruz.

MEBKİT MBLOCK İLE HC-05 KULLANARAK LED YAKMA DEVRESİ

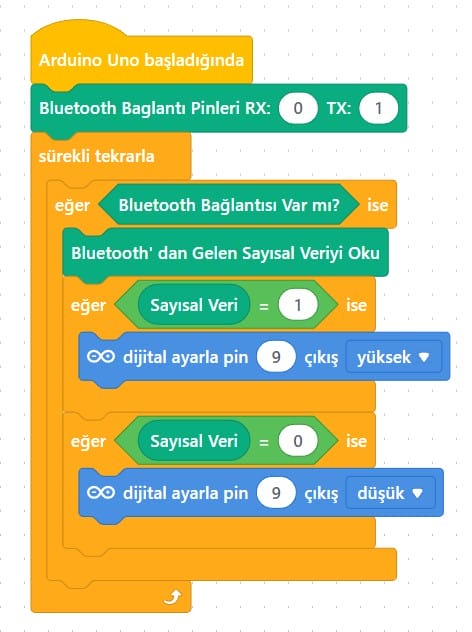

MBLOCK PROGRAMLARI BLOK DİYAGRAMLARI:

mBlock programında üstteki blok diyagramını kullanarak devremizin blok kısmını tasarlayabiliriz.

mBlock programında Uzantılar ‘a tıklayarak açılan sayfada arama kısmına Bluetooth HC-05 / 06 yazdığınızda veya ahmet candemir yazdığınız takdirde kendi hazırladığımız Bluetooth Kontrol uzantısı gelecektir. Bu uzantıyı mBlock içerisine ekleyerek bu uzantı içerisindeki blokları kullanabilirsiniz.

DEVRENİN ÇALIŞMASI:

Android uygulamasında IŞIK YAK butonuna bastığımızda, gönderdiğimiz veriye göre led yanacaktır. IŞIK SÖNDÜR butonuna bastığımızda ise led sönecektir.

BLUETOOTH KONTROL APK DOSYASI:

Uygulamayı indirmek için QR kod kullanabilir ya da linke tıklayarak indirebilirsiniz.

Arduino Bluetooth Kontrolü APK QR Kodu

Uygulamayı telefona ya da tabletinize indirme işlemi adımları şu şekildedir.

NOT: Uygulama sadece Android cihazlarda çalışmaktadır. IOS cihazlarda uygulama ve HC-05 modülü çalışmamaktadır.

Cep telefonundan QR kodu taratıp yada linke tıklayarak indirmek istediğinizde karşınıza gelen uyarı ekranında “Bağlantıyı Aç” yazısına tıklanır. Birlikte aç mesajında “Paket Yükleyici” seçilir.

Harici dosya ile kurulum yapıldığından gelen Drive uyarı ekranında Ayarlar yazısına tıklanır. Açılan pencerede “İzin ver” kutucuğu işaretlenir ve “Yükle” yazısına tıklanır.

Uygulama telefonunuza ya da tablet bilgisayarınıza yüklenecektir. Yükleme tamamlandığında “Aç” yazısına tıklayarak programı çalıştırınız. Programın ana ekranına ulaşacaksınız. Burada hangi uygulamayı çalıştırmak istiyorsanız o uygulamanın üzerine tıklayarak çalıştırabilirsiniz.

Ana sayfada LED & LAMBA YAKMA uygulamasına tıklayalım. Uygulama ekranı üst kısmında “Bluetooth Cihazı Seçin” yazısına tıklayınız. Gelen uyarı mesajında “İzin ver” yazısına tıklayınız. Açılan pencerede bluetooth aygıtları listelenecektir. Eğer daha önce bluetooth cihazınızı telefon yada tabletinize tanımladıysanız burada gözükecektir. Tanımlamadıysanız burada gözükmeyecektir. Şimdi isterseniz bluetooth modülünü tanımlayalım.

Telefon yada tabletinizde bluetooth ayarını açın. Tara seçeneği ile yakındaki cihazları tarayın. Bu arada bluetooth modülünüz bilgisayar usb ile bağlı ve iletişim modunda (devamlı hızlı yanıp sönen led durumu) olduğundan emin olunuz.

Tarama sonunda bluetooth  modülünüz sizin verdiğiniz isimle yada HC-05 ismi ile gözükecektir. Üzerine tıklayınca sizden bir şifre isteyecektir. Eğer siz bir şifre belirlemediyseniz standart şifresi 1234 veya 0000 dır. Şifreyi girdiğinizde modül telefon ve tabletinizde eşleşen cihazlar arasında gözükecektir. Şimdi programı tekrar açın. “Bluetooth Cihazı Seçin” yazısına tıklayınız. Modül burada gözükecektir. Gözükmüyorsa programı kapatıp tekrar açın. Bluetooth cihazları içerisinde kendi modülünüz (HC-05) üzerine tıkladığınızda program ana ekrana geçecek ve ekranda “Bağlantı Var” yazısı gözükecektir. Ayrıca “Bağlantı Durumu” yazısı da “BAĞLANTIYI KES” yazısına dönüşecektir.  Uygulama üzerinde “IŞIK YAK” butonuna bastığımızda led yanacaktır. “IŞIK SÖNDÜR” butonuna bastığımızda ise led sönecektir.

“Arduino’ ya Yüklenecek Kodları Gör” yazısına tıkladığınızda yeni sayfada mBlock blok şemasını bulabilirsiniz. Ayrıca Arduino kodları ile uygulama yapacaksanız Arduino kartına yükleyeceğiniz kodlar ve devre şeması da gözükecektir. Mebkit kullanmadan da Arduino üzerinde devre şemasına bakarak devreyi tasarlayabilir, buradaki kodları kopyalayarak Arduino kartına yükleyebilir ve devrenizi sağlıklı bir şekilde çalıştırabilirsiniz.

Kendi uygulamamızla ilgili varsa eksiklikler, hatalar, olmasını istediğiniz özellikler vs. ile ilgili geri bildirimlerinizi yorum olarak yazabilirsiniz. Ayrıca ilerleyen aşamalarda bu şekilde Arduino programlama dosyası nasıl yapılır? sizlere anlatacağım. Bunun için sayfamızı takip etmeyi, aynı zamanda Youtube kanalımıza abone olmayı ve bildirimleri açmayı unutmayınız.

Eğer devreyi Google Play üzerinden farklı bir uygulama ile denemek isterseniz (reklam içeren programlar) aşağıya onun linkini de ekliyorum. Hangisini tercih ederseniz onunla devrenizi test edebilirsiniz.

https://play.google.com/store/apps/details?id=com.giristudio.hc05.bluetooth.arduino.control&hl=tr

MEBKİT ARDUINO İLE HC-05 KULLANARAK LED YAKMA DEVRESİ

mBlock yerine Arduino kodlarını kullanmak isteyenler, aşağıdaki kod bloklarını Mebkit kartına gönderebilirler.

ARDUINO KOD BÖLÜMÜ:

NOT: Kod bölümü içerisinde yer alan ve // işareti ile başlayan satırlar açıklama satırlarıdır. O satırda, kod bloğunun ne anlama geldiği ve nasıl çalıştığı ile ilgili bilgi verir. Arduino // işaretli alanı çalıştırmaz. İsterseniz kod satırından  // işaret ile başlayan açıklama satırlarını silebilirsiniz.

//Arduino HC-05 Bluetooth Kontrol 1 LED Yakma
// Kod gönderimi esnasında hata alırsanız VCC pinine bağlı kabloyu yerinden çıkartın, kodları bu şekilde tekrar gönderin
// Kod gönderimi sorunsuz tamamlandığında VCC pinine kabloyu tekrar bağlayın.

int led = 13;

void setup()
{
pinMode(led,OUTPUT);

Serial.begin(9600);
}
void loop()
{
  if(Serial.available()> 0)
{
delay(10);
int data = Serial.read();
  if(data=='1')
{
digitalWrite(led, HIGH);
Serial.println("Cihaz Çalıştı");
}
  if(data=='0')
{
digitalWrite(led, LOW);
Serial.println("Cihaz Kapatıldı");
}
}
}

MEBKİT-Bluetooth Modülü HC-05 İle Led Yakma

Devre hakkında yorumlarınızı aşağıdaki yorum kısmına yazabilirsiniz. Youtube kanalımızda da mBlock ve Arduino ile ilgili ders videoları bulabileceksiniz. Youtube kanalıma abone olmayı da unutmayınız.
